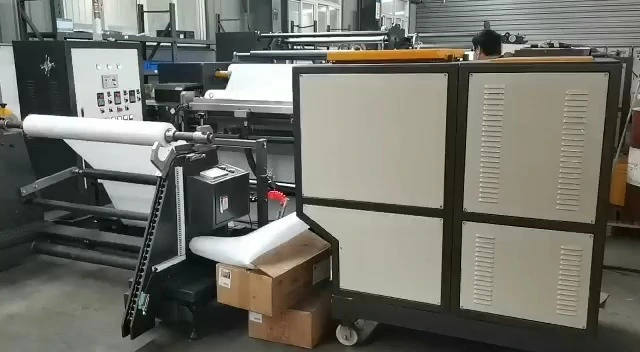

Machine de revêtement adhésif thermofusible JYT-B100 pour rubans médicaux et pansements adhésifs à l'oxyde de zinc
Application:
La machine d'enduction d'adhésif thermofusible pour rubans médicaux est principalement utilisée dans la production d'accessoires médicaux, de pansements médicaux, de sparadraps, de patchs musculaires, de pommades médicales en caoutchouc, de rubans médicaux respirants en PE, de rubans de soie et autres matériaux médicaux.
Caractéristiques principales :
Principaux paramètres techniques :
| Mode de revêtement | revêtement de matrice à fente ; revêtement de transfert à rouleau en caoutchouc de silicone | Appareil de déroulement | 2 ensembles |
| Largeur maximale du revêtement | 1100 mm | Dispositif de rembobinage | 2 ensembles |
| Poids du revêtement | 15-200 g/m² | Longueur du tuyau de colle | 3 m |
| Vitesse de la machine | 50 m/min (selon la matière première) | Température | 230℃ |
| Vitesse de fusion de la colle | 130 kg/heure (EVA : 3000 cps 165 ℃) | Puissance de la machine | environ 42 kW |
| Degré de régularité | 20-50 g/m² ≦±0,003 mm | Énergie électrique | 380 V ± 15 % 50 Hz |
| Toutes les longueurs de rouleaux | 1200 mm | Dimensions hors tout | 4200 mm (L) 2600 mm (l) 1600 mm (H) |
| Diamètre max. de rembobinage | 600 mm | Poids | 6 tonnes |
| Diamètre du premier déroulement | 1000 mm | Type de colle | PSA |
| Diamètre du deuxième déroulement | 700 mm | La vitesse de la machine principale et la quantité de colle alimentée sont toutes deux contrôlées automatiquement de manière synchrone ou manuellement. | |
Introduction:
1. Le premier dispositif de déroulement est composé d'acier carré, d'acier profilé et de planche de fer
2. Cadre principal utilisant une plaque d'acier de 25 mm et un support par tube en acier.
3. Couvercle de transmission utilisant une plaque d'acier de 1,5 mm
4. Il s'agit principalement d'un raccordement par tige et mur. Les panneaux muraux sont fabriqués par un centre d'alésage et de fraisage à portique CNC, puis assemblés par une mosaïque de tiges d'acier de grande taille, esthétique et dotés d'un cadre de support mécanique de haute précision.
Dispositif de déroulement (deux ensembles) :
1. Mécanisme de déroulement à station unique, 2 jeux
2. Le premier dispositif de déroulement adopte des freins magnétiques de 100 N•M
3. L'arbre expansible pneumatique du dérouleur 3″ (diamètre du noyau : 76 mm)
4. Le premier dérouleur adopte une correction automatique des bords ; télécharge et télécharge automatiquement le matériau, système de contrôle automatique de la tension constante ( KRD, Chine )
5. Le deuxième dérouleur adopte un système de contrôle manuel de tension constante ( KRD, Chine ), téléchargez et téléchargez le matériel manuellement, installez-le sur le rack hôte.
Dispositif de rembobinage (deux ensembles) :
1. Mécanisme de rembobinage à station unique, 2 jeux
2. La tension de rembobinage adopte deux jeux d'embrayage magnétique de 100 NM
3. L'arbre d'expansion pneumatique du dérouleur mesure 7,6 cm (3") et le diamètre du noyau du tube en papier est de 76 mm.
4. La longueur du rembobinage peut être contrôlée manuellement ou automatiquement
Tuyau de colle :
1. Matériau : tube en téflon (noyau de tube importé)
2. Diamètre intérieur : 16 mm
3. Longueur : 3000 mm
4. Pression maximale : 60 kg/cm2
5. Température maximale : 230℃
6. Puissance de chauffage : environ 1200 W
7. Rayon de courbure minimum : 20 cm
Pièces en composé de revêtement :
1. Matériau de la tête de revêtement : tête de revêtement en alliage résistant à l'usure et aux hautes températures, conception raisonnable du canal d'écoulement interne, dérivation délicate et uniforme, canal poli. Fonctions de contrôle et de régulation de température multizone indépendantes, selon les besoins, température locale de haute précision réglable individuellement et fonction de contrôle PID.
2. Entraînement pneumatique du cylindre de la tête de revêtement, ce qui signifie une conception robuste, une stabilité élevée, un substrat facile à travers, une conception compacte, avec le dispositif de réglage gauche, droite, avant et arrière en dessous, peut être réglé rapidement.
3. Puissance de la tête de revêtement : environ 8 kW
4. Rouleau de revêtement : rouleau en gel de silice de 215 mm avec deux attaches rotatives, tous les rouleaux subissant un traitement de correction d'équilibrage dynamique
5. Rouleau de transfert : Rouleau en silicone de 215 mm, équipé de 2 joints rotatifs, un entrant et un sortant pour le refroidissement par eau, après correction de l'équilibre dynamique.
6. Rouleau composé : rouleau en acier chromé de 215 mm avec deux attaches rotatives, tous les rouleaux sont soumis à un traitement de correction d'équilibrage dynamique.
7. Rouleau de pression composé : rouleau en gel de silice de 215 mm, deux attaches rotatives, tous les rouleaux subissent un traitement de correction d'équilibrage dynamique.
8. Rouleau de refroidissement : rouleau en acier chromé de 215 mm avec deux attaches rotatives, tous les rouleaux subissent un traitement de correction d'équilibrage dynamique.
9. Rouleau d'entraînement : rouleaux de guidage en aluminium de 80 mm, plusieurs pièces, anodisation, rouleau courbe de 100 mm, une pièce.
10. Revêtement du roulement à rouleaux : NSK, Japon
11. La surface du rouleau de refroidissement et certaines surfaces de rouleau de guidage nécessaires nécessitent un traitement anti-adhérent au plasma avancé.
Réservoir de colle thermofusible :
1. La coque du réservoir est assemblée par des pièces d'acier carrées, des profilés en acier et des panneaux d'acier de 2,0 mm
2. Le thermofusible est fabriqué en alliage d'aluminium, composé de trois couches, la couche intérieure étant traitée au Téflon perméable (DuPont, États-Unis). Environ 15 µm, ce qui réduit considérablement le phénomène de carbonisation.
3. Adopter un réchauffeur de fusion intégré
4. La pompe à colle adopte une pompe à engrenages métrique qui peut supporter des températures élevées
5. Filtre d'exactitude de collocation (double filtration)
6. La pompe d'alimentation en colle adopte un entraînement par moteur à engrenages et une conversion de fréquence pour ajuster la vitesse.
7. La température est contrôlée par un régulateur PID. Les trois couches sont contrôlées indépendamment.
8. La température élevée est de 230 ℃
9. La puissance de chauffage est d'environ 25 kW
10. La capacité est de 200 kg
11. La vitesse de la pompe à colle est de 130 kg/h
Contrôleur de gaz :
1. Cylindre de tête de revêtement : ￠100 mm, 2 jeux AirTAC
2. Cylindre de rouleau de pression de revêtement : ￠100 mm, 2 jeux AirTAC
3. Cylindre de rouleau de transfert : 80 mm, 2 jeux AirTAC
4. Autre composant pneumatique : vanne de régulation de pression, vanne manuelle
5. Tube principal Φ8 mm (PU) sur toute la machine
6. Pression de la source d'air : 4-7 kg/mètre carré
7. L'appareil ne contient pas de compresseurs d'air
Pièces motrices :
1. Puissance électrique principale : 3,7 kW, 1 ensemble, fabriqué en Chine Shanghai Kuayue
2. Moteur de pompe à colle : 2,2 kW, 1 jeu, fabriqué à Shanghai Kuayue
3. Moteur pour rouleau de revêtement : 1,5 kW, Shanghai Kuayue
4. Le réservoir de colle adopte un dispositif de mouvement électrique à pompe à engrenages
5. Le mainframe adopte une ceinture, une chaîne et un engrenage isochrones pour l'entraînement
Pièces électriques (conformes à la clause de sécurité CE de l'UE) :
1. Transducteur mainframe : 3,7 kW 1 pièce Inovance, marque chinoise célèbre
2. Transducteur du réservoir de colle : 2,2 kW 1 pièce Inovance, marque chinoise célèbre
3. Transducteur de rouleau de revêtement : 1,5 kW 1 pièce Inovance, marque chinoise célèbre
4. Contrôleur de température : système de contrôle PID (fonction d'affichage numérique) plusieurs pièces Omron Japon
5. Interrupteur à bouton : plusieurs pièces Schneider
6. Chauffage (têtes de revêtement) : 400 W
7. Chaque position de clé dispose d'un interrupteur d'arrêt d'urgence, d'un interrupteur de démarrage, d'un interrupteur de changement de vitesse, d'un interrupteur d'avertissement, afin d'assurer la sécurité et la commodité de l'opérateur, etc.
8 lignes, bornes marquées d'un signe clair, configuration de connexion externe Prise rapide aviation pour un retrait et un entretien faciles.
Le revêtement par matrice à fente peut fabriquer vos produits ci-dessous :
Le revêtement de transfert en caoutchouc de silicone peut fabriquer vos produits ci-dessous :
Le revêtement par transfert à rouleau Aniox peut fabriquer les produits ci-dessous :
Caractéristique : (Réchauffeur d'huile)
1. Température maximale d'utilisation de 200 degrés C.
2. Type tactile de micro-ordinateur, facile à utiliser
3. Fonction d'échappement automatique du coffre
4. Affichage de la température d'huile de sortie et d'entrée
5. Tuyau en acier inoxydable, réduisant la résistance des tuyaux et la formation de rouille
6. Affichage des pannes, ne nécessite pas de maintenance professionnelle
Système de protection de sécurité :
1. Le courant d'alimentation total sans disjoncteur à fusible
2. Protection contre l'inversion du moteur et voyant lumineux
3. Protection contre la surchauffe et voyant lumineux
4. Protection contre les surcharges de la pompe de circulation et voyant lumineux
5. Système de voyant d'avertissement anormal
6. Avertisseur sonore anormal
7. Traitement de conservation et d'isolation thermique
8. Indicateur d'affichage de la température de retour d'huile
9. Protection contre les sous-phases
| Plage de contrôle | °C | 200℃ | Débit max. de la pompe | L/MIN | 190 |
| Précision du contrôle de la température | PID±1℃ | Pression de pompe max. | KG/CM2 | 2.2 | |
| Pouvoir | AC3∮380V 50HZ 3P+E（5M） | Capacité du vase d'expansion | 35 | ||
| fluide caloporteur | HEAT TRANSFER FLUID | Tuyau d'eau de refroidissement | INCH | 1/2 | |
| Méthode de refroidissement | INDIRECT COOLING | Tuyau de circulation d'huile | INCH | 3/8＊4 | |
| Capacité de chauffage | KW | 30 | LxlxH | MM | 1100＊420＊1100 |
| Capacité de chauffage | KW | 15 | Poids | KG | 110 |
| Puissance de la pompe | HP | 2.2 | Fonction d'alerte | Perte de phase/manque d'huile/surchauffe/surcharge/rotation inverse | |
Caractéristiques de l'unité : (Chiller 10P)
1. Température de refroidissement : 5 à 35 ℃.
2. Compresseur de marque importée, faible bruit, haute efficacité énergétique, longue durée de vie
3. Condenseur à ailettes, l'effet de transfert de chaleur est bon, dissipation rapide de la chaleur.
4. Réservoir d'eau de conservation de la chaleur en acier inoxydable
5. Réfrigérant environnemental R407 ou R22.
Caractéristiques du produit :
1. Machine de refroidissement à eau industrielle refroidie par air importée d'Europe et des États-Unis, importations de haute qualité et de nouvelle conception de la pompe et de la pompe, forte congélation, économie d'électricité et durable
2. La machine est équipée d'une protection contre les surcharges de courant, d'un dispositif de sécurité à haute et basse pression et à temporisation électronique. Lorsqu'un défaut se produit, une alarme et une défaillance de l'affichage se produisent.
3. Équipé d'un contrôleur de température électronique de précision, peut contrôler avec précision la température de l'eau
4. Fonctionnement automatique du contrôleur de température, peut contrôler avec précision la température du moule, accélérer la formation du produit, raccourcir le temps de production, améliorer la qualité
5. Une excellente conception, l'eau dans l'évaporateur avec de nombreux rebondissements, la capacité de refroidissement de l'évaporateur a été complètement supprimée.
6. Le ventilateur du rotor extérieur Condenseur à ailettes, grand volume d'air, bon effet de refroidissement
Avec le réservoir d'eau en acier inoxydable de type ouvert, le nettoyage et la réparation sont pratiques et rapides
